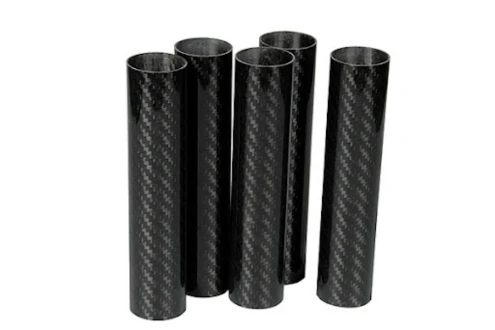

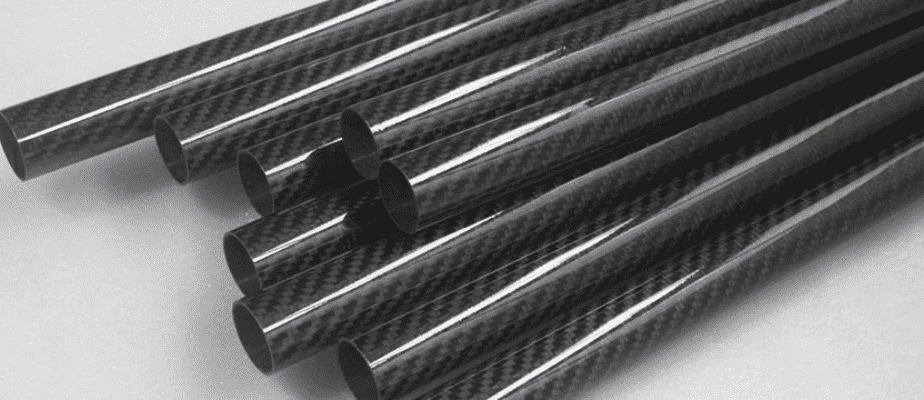

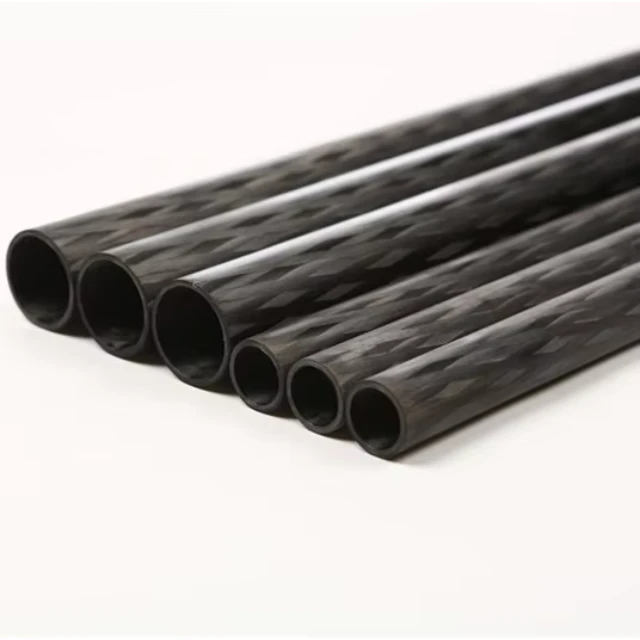

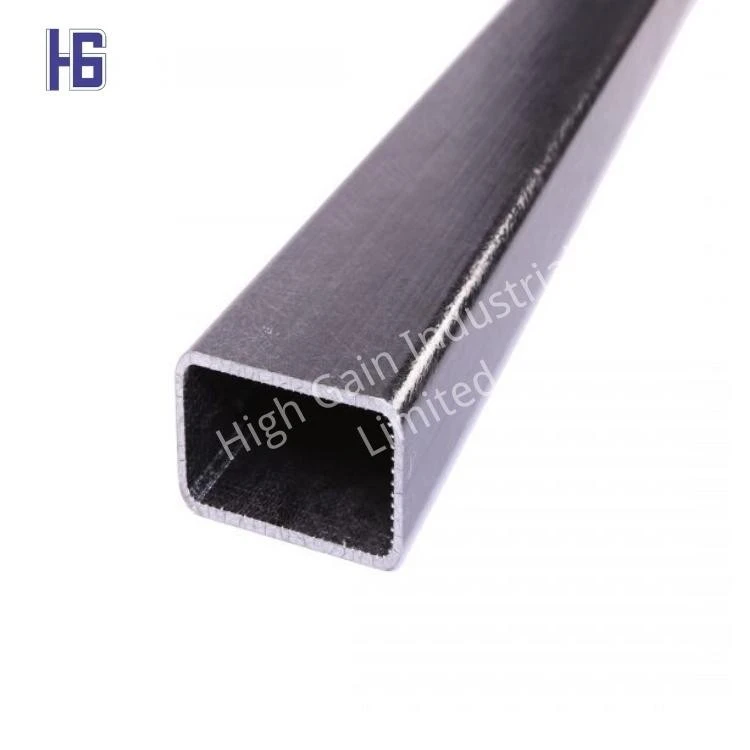

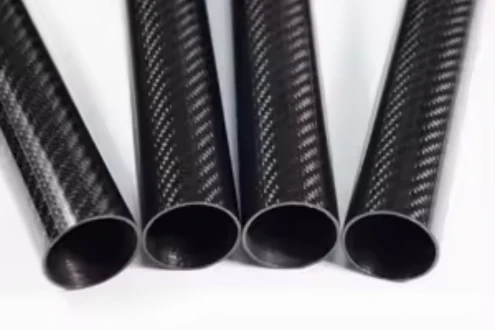

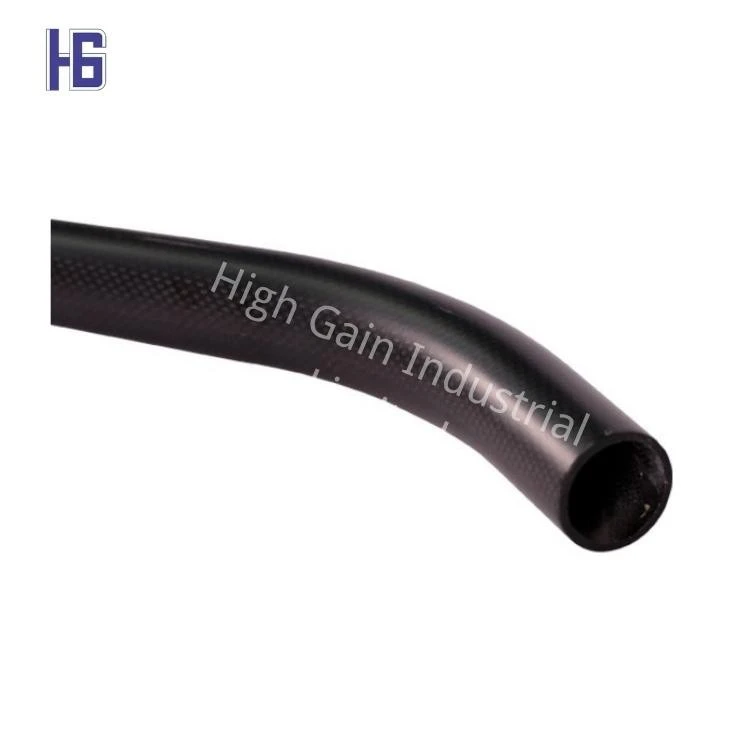

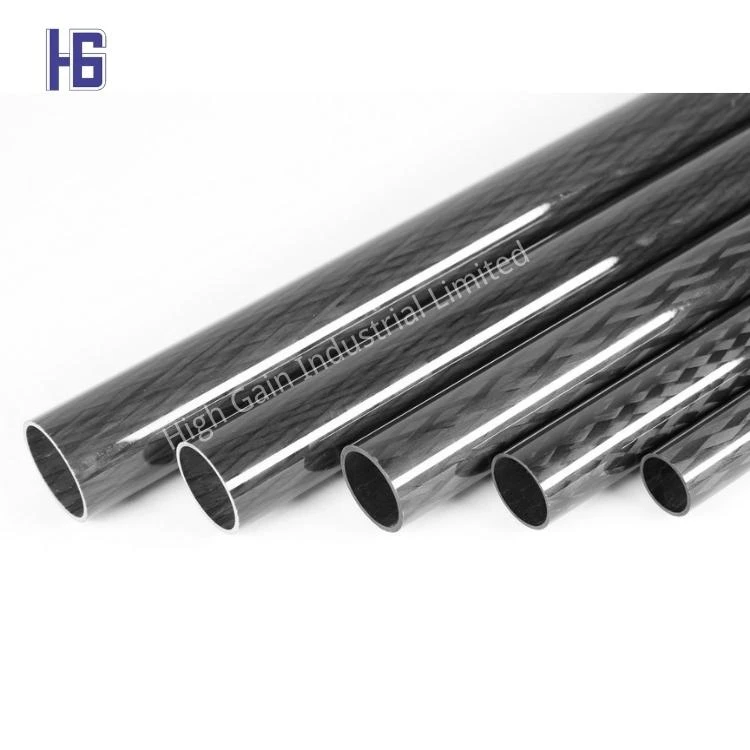

Sérsniðin samsett rör
Framleiðsla sérsniðinna samsettra rör
Erfitt getur verið að framleiða holt samsett mannvirki. Þetta er vegna þess að þrýstingur verður að beita bæði að innan og utan laglamatsins. Koltrefjarör með stöðugum sniðum eru venjulega framleidd með pultrusion eða þráða vinda.
Pultraded slöngur eru langmestu hagkvæmustu aðferðin til að framleiða stöðug samsett snið. Þegar holrör holur rennur út er krafist „fljótandi dandrel“. Króm stálstöngin er fast fest við hlið deyjunnar þar sem efnið fer inn. Fjarlægð festingarbúnaðarins er nógu langt í burtu til að það mun ekki trufla gegndreypta trefjarnar þegar hann fer inn í deyjuna.
Rýmið á milli dandrel og deyja mun ákvarða veggþykkt koltrefjarrörsins. Hryggur koltrefjarör geta framleitt slöngur af næstum hvaða lengd sem er. Flutningur slöngna er venjulega takmarkaður af lengd. Í pultrusion munu flestar trefjar teygja sig í átt að slöngunni. Þetta skapar rör með mikilli stífni, en ekki miklum hring eða þverstyrk.
Almennt ferli flæði
Undirbúningur
Þessi áfangi felur í sér efnisval og undirbúning. Prepreg koltrefja er venjulega kolefnistrefjar garn sem hefur verið gegndreypt með plastefni fyrirfram fyrir síðari vinda. Það er einnig nauðsynlegt að útbúa mótið, venjulega málm eða samsett mót þannig að hægt sé að særa koltrefjarnar.
Trefjar vinda
Á þessu stigi er koltrefja garnið sár á moldinni til að mynda rörmyndun. Þetta ferli felur yfirleitt í sér tvær helstu vindaaðferðir: axial vinda og Hoop vinda. Axial vinda er að vinda koltrefjarnar samsíða ás rörsins, en hlykkjast við að vinda kolefnistrefjarnar umhverfis ás rörsins á mismunandi sjónarhornum til að auka styrk og stífni.
Lækning
Eftir vinda þarf að lækna slönguna. Þetta felur venjulega í sér að hita slönguna til að lækna plastefni. Hitastigið og tíminn er breytilegur eftir tegund plastefni sem notað er og forskriftir ferlisins.
Eftir vinnslu
Eftir að hafa læknað getur túpan þurft eftirvinnslu eins og snyrtingu, klippingu og mala til að uppfylla endanlegar forskriftir og yfirborðsgæðakröfur.
Skoðun og prófun
Lokið rör þarf venjulega að gangast undir gæðaeftirlit og prófun til að tryggja að það uppfylli nauðsynlegan styrk, stífni og aðra árangursmælikvarða.
Umsókn
Hægt er að nota fullunnið koltrefjaþurrkur í ýmsum forritum eins og geimferðum, bifreiðaverkfræði, íþróttabúnaði osfrv.
Helstu notkun sérsniðinna samsettra rörs skal nota sem styrkingarefni til að blanda saman við plastefni, málm, keramik og kolefni til að framleiða háþróað samsett efni. Koltrefja-styrkt epoxý plastefni samsett efni hafa hæsta sértækan styrk og sértæka stuðul meðal núverandi verkfræðigreina.
Kostir
Létt, lítil orkunotkun, mikil framleiðslugetu
Mikill styrkur, sterk burðargeta og fjölbreyttar aðgerðir
Lítil skríða, mikil nákvæmni og sterk aðlögunarhæfni
Forskriftir
-

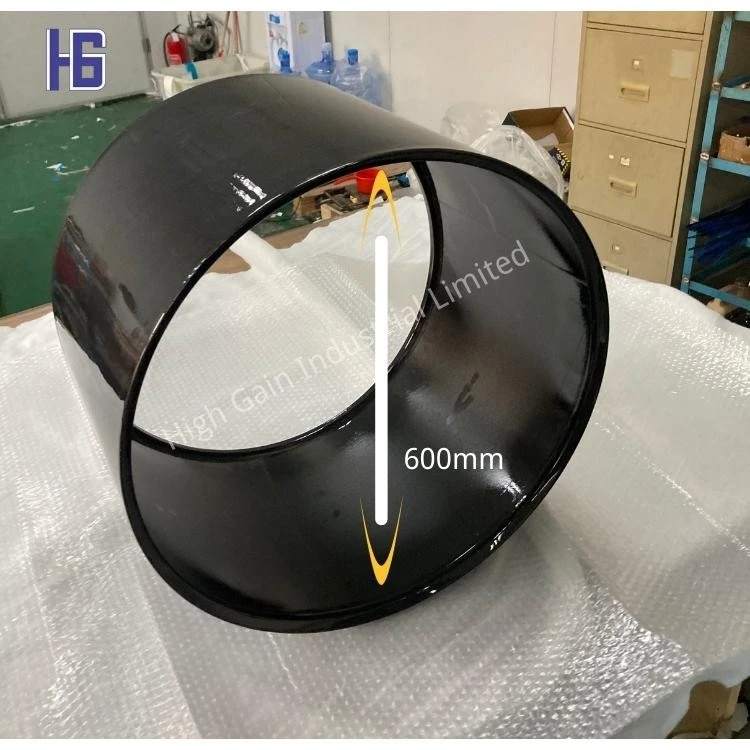

Þvermál svið: 20-800 mm
-
Lengd í boði: 8000mm
-
Þykkt: 1-30 mm
-

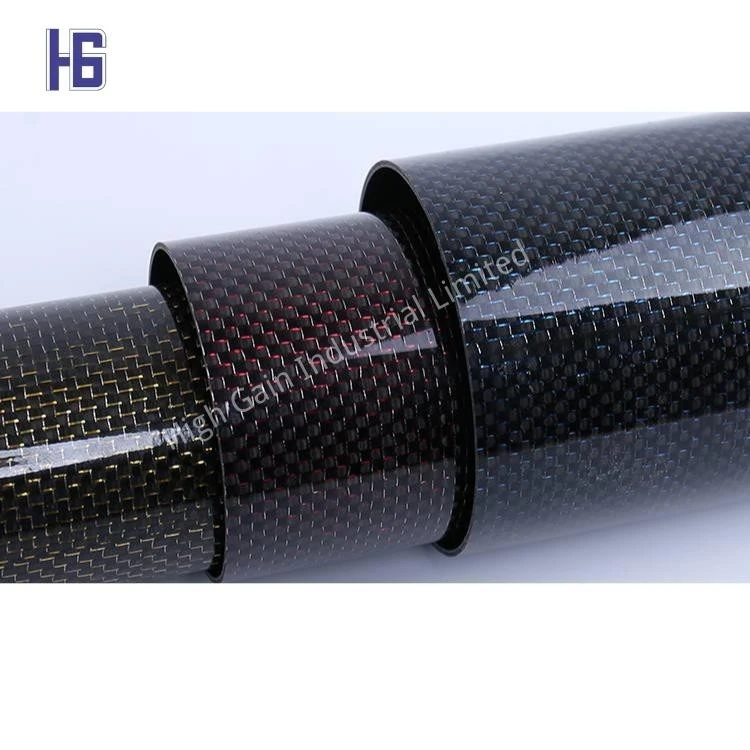

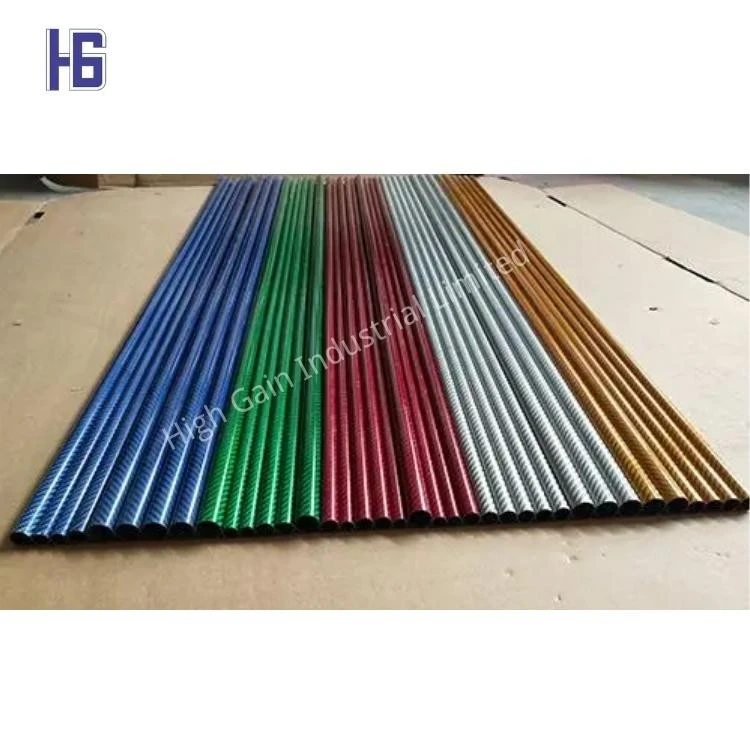

Yfirborðsáferð: 3K Twill, 3K Plain, Ud Black, Glossy, Matte
-
Umburðarlyndi: ± 0. 1mm
-
Hitastig viðnám: Venjulega eru víddirnar stöðugar við -50 gráðu í 120 gráðu (sérstök aðlögun þolir hitastig allt að 180 gráðu)
Færibreytur vöru
| Sérsniðin þjónusta | Viðskiptavinir bjóða upp á staðla, sérsniðin eftir kröfum viðskiptavina |
| Venjulegur þvermál, þykkt og lengd | Ytri þvermál: 5-550 mm / innri þvermál: 5-500 mm / lengd innan 6,5m |
| Þvermál umburðarlyndi | ± 0. 2mm |
| Yfirborðsmeðferð | Matt/bjart |
| Hámarkshitastig viðnám | -30----+180 gráður |
| Útlit koltrefjaefni | 1K, 3K, 6K, 12K (samkvæmt kröfum viðskiptavina) |
| Samsetning koltrefjaefnis | Stilltu þessi sérsniðnu samsettu rör efni PLY hlutfall í samræmi við kröfur viðskiptavina |
| Frásogshraði vatns | 0.66﹪ |
| Þéttleiki | 1,78g/rúmmetra |
| Stífleiki | Reiknaðu gildið eftir prófun samkvæmt kröfum viðskiptavina |
| Beygja styrk | Reiknaðu gildið eftir prófun samkvæmt kröfum viðskiptavina |
| Togstyrkur | T300 T700 T800 T1000 |
| Prófunaraðferðir við framleiðslu og eftir framleiðslu | Meðan á framleiðsluferlinu stendur notar hver hluti sérprófunartæki fyrir víddarskoðun og eftir að framleiðslu er lokið mun gæðaeftirlitið gera fulla skoðun í samræmi við teikningarstærð |
